Telemetria Remota Industrial

Resumo

Aplicação End-to-End de monitoramento remoto com Hardware Proprietário (ESP32) projetado no KiCad. Implementação de proteção física no ADC via arranjo em paralelo de divisor de tensão e trimpot de 10k, garantindo leitura estável de baterias de até 12,6V com consumo de repouso mínimo (~1mA). Ingestão concorrente de payloads IoT via protocolo MQTT, persistência em banco MySQL e stream assíncrono para renderização em tempo real na interface web através da biblioteca Highcharts.

Conhecimentos: KiCad, Firmware C/C++, Node.js, MQTT, MySQL, Highcharts, Fluxos assíncronos em tempo real.

Etapas do Projeto:

• ESP32 e Sensores: Definição das variáveis medidas e ligação dos sensores com o Hardware.
• Mosquitto MQTT: Instalação do Broker responsável pela conexão e troca de mensagens.
• Node.js: Instalação do ambiente de execução da aplicação no backend.
• Firmware: Código fonte do Microcontrolador responsável pela coleta e envio das informações.
• Aplicação Node.js: Aplicação responsável pela escuta, armanezamento e visualização das mensagens.
• MySQL Database: Criação da base e tabelas para armazenamento persistente dos dados.
• Dashboard: Página com o resumo geral, histórico, análise e alertas dos dispositivos..

Essa arquitetura proporciona uma solução escalável, de baixo custo e capaz de armazenar informações históricas para posterior consulta, análise e visualização por meio de uma interface web.

Hardware

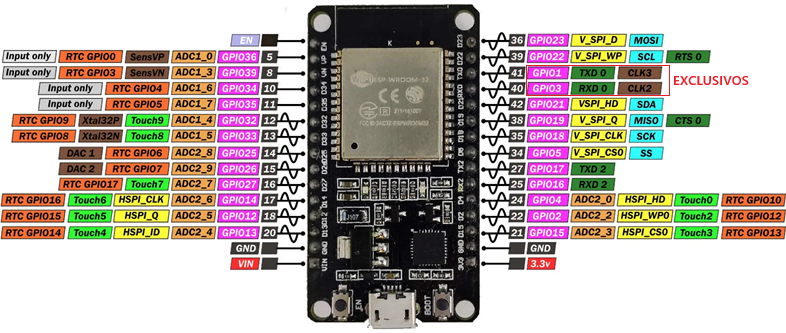

Microcontrolador ESP32 - Placa DEVKIT1

• Processador: Xtensa Dual-Core (ou Single-Core) de 32 bits LX6, operando de 160 a 240 MHz.
• Desempenho: Até 600 DMIPS.
• Memória RAM: 520 KB de SRAM (além de co-processador de ultra baixa potência - ULP).
• Memória Flash externa: Geralmente 4 MB (variável conforme o modelo da placa).
• ConectividadeWi-Fi: Protocolo 802.11 b/g/n (até 150 Mbps) em 2.4 GHz.
• Bluetooth: Versão 4.2 BR/EDR e BLE (Bluetooth Low Energy).
• Alimentação e TensõesTensão de Operação (Chip): 2.3V a 3.6V DC.
• Tensão Lógica (Pinos GPIO): 3.3V (os pinos não toleram 5V).
• Corrente de Operação: Média de 80 mA, podendo chegar a pico de 240 mA com Wi-Fi ativo.
• Periféricos e Pinos
• Conversores (ADC/DAC): Canais ADC de 12 bits e DAC de 8 bits.
• Interfaces digitais: SPI, I2C, UART, I2S, CAN.
• PWM: Pinos configuráveis com suporte a PWM.

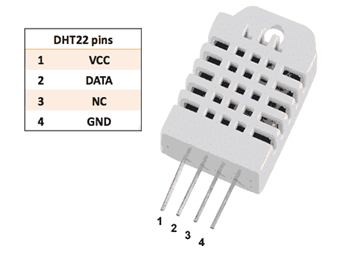

Sensor de Temperatura e Umidade DHT22

• Tensão de Operação: 3,3 V a 5,5 VCC
• Consumo de Corrente: ≈ 1 mA a 1,5 mA (em medição); 40 μA a 50 μA (em standby)
• Temperatura de Operação: -40°C a 80°C
• Precisão de Temperatura: ± 0,5°C
• Faixa de Umidade: 0 a 100% de Umidade Relativa (UR)
• Precisão de Umidade: ± 2% UR (típica), podendo chegar a ± 5% UR
• Tempo de Resposta (Amostragem): 2 segundos
• Resolução: 0,1°C para temperatura e 0,1% UR para umidade
• Protocolo de Comunicação: Sinal digital de barramento único (1-Wire)

Luminosidade (Light Dependent Resistor)

IHM / HMI (Interface Homem-Máquina)

• 1 Led de 5mm Verde para Indicar Conexão Wi-Fi bem sucedida;
• 1 Led de 5mm Verde para Indicar Conexão ao Broker MQTT;
• 1 Led de 5mm Verde para Indicar Envio de Mensagem;
• 1 Led de 5mm Verde para Indicar Recebimento de Mensagem;
• 1 Botão para Reset de Configuração.

Configuração do Mosquitto MQTT

sudo dnf install epel-release -y

sudo dnf clean all
sudo dnf makecache

sudo dnf install mosquitto -y

sudo systemctl enable mosquitto
sudo systemctl start mosquitto

mosquitto_sub --help
sudo systemctl status mosquitto

sudo mosquitto_passwd -c /etc/mosquitto/passwd usuario_mqtt

sudo nano /etc/mosquitto/mosquitto.conf

listener 1883
allow_anonymous false
password_file /etc/mosquitto/passwd

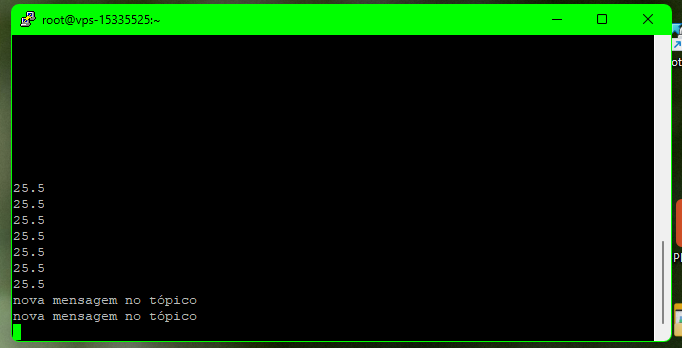

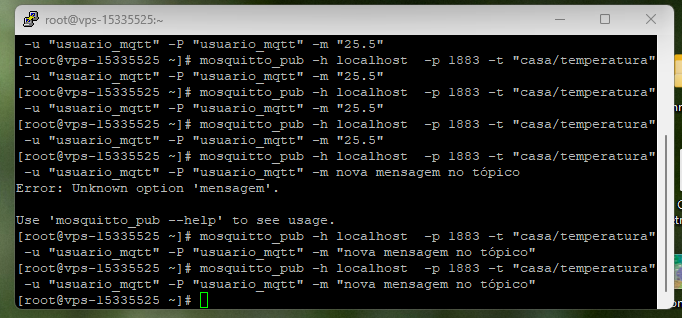

Teste Local

mosquitto_sub -h andre.belem.br -p 1883 -t "casa/temperatura" -u usuario_mqtt -P usuario_mqtt

mosquitto_pub -h andre.belem.br -p 1883 -t "casa/temperatura" -u usuario_mqtt -P usuario_mqtt -m "25.5"

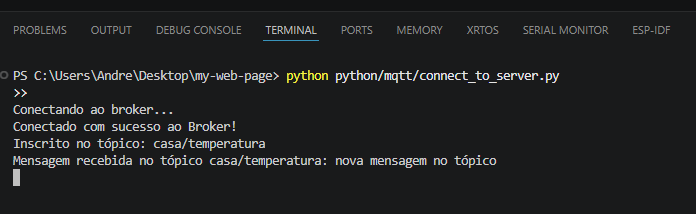

Teste Externo

import time
import paho.mqtt.client as mqtt

# Configurações do Broker e Autenticação
BROKER = "andre.belem.br"  # Substitua pelo IP ou URL do seu broker
PORTA = 1883
TOPICO = "casa/temperatura"
USUARIO = "usuario_mqtt"
SENHA = "usuario_mqtt"


# Função executada quando a conexão é estabelecida
def ao_conectar(client, userdata, flags, rc, properties=None):
    if rc == 0:
        print("Conectado com sucesso ao Broker!")
        client.subscribe(TOPICO)
        print(f"Inscrito no tópico: {TOPICO}")
    else:
        print(f"Falha na conexão. Código de retorno: {rc}")


# Função executada quando uma nova mensagem chega
def ao_receber_mensagem(client, userdata, msg):
    mensagem_texto = msg.payload.decode()
    print(f"Mensagem recebida no tópico {msg.topic}: {mensagem_texto}")


# Inicializa o cliente MQTT (API Callback v2)
cliente = mqtt.Client(mqtt.CallbackAPIVersion.VERSION2)

# Configura as credenciais de usuário e senha
cliente.username_pw_set(USUARIO, SENHA)

# Define as funções de retorno (callbacks)
cliente.on_connect = ao_conectar
cliente.on_message = ao_receber_mensagem

# Conecta ao broker
print("Conectando ao broker...")
cliente.connect(BROKER, PORTA, 60)

# Inicia o loop de escuta em segundo plano
cliente.loop_start()

# Mantém o script rodando para receber as mensagens
try:
    while True:
        time.sleep(1)
except KeyboardInterrupt:
    print("\nDesconectando...")
    cliente.loop_stop()
    cliente.disconnect()
    print("Programa encerrado.")

Configuração do Node.js

sudo dnf update -y

sudo dnf module list nodejs

sudo dnf module enable nodejs:24 -y

sudo dnf install nodejs -y

node -v
npm -v

Firmware do ESP32

• Conectar a Rede Wi-Fi
• Conectar ao Broker MQTT
• Se inscrever no tópico desejado
• Ler o Sensor DHT22
• Ler o ADC conectado ao LDR
• Ler a data e hora do RTC
• Formatar os dados em um Python Dictionary
• Converter os dados para JSON
• Publicar no tópico desejado

# --- LIBRARIES ---
import network
import machine
import time
from machine import RTC, ADC, Pin
from umqtt.simple import MQTTClient
import dht
import ujson

# --- CONFIGURAÇÕES DE PINOUT ---
LED_BOARD = machine.Pin(2, machine.Pin.OUT)
PINO_DHT = machine.Pin(4, machine.Pin.IN, machine.Pin.PULL_UP) # Usando o GPIO4 para o Sensor
LED_WIFI = machine.Pin(23, machine.Pin.OUT) 	# LED Conexão WIFI
LED_MQTT = machine.Pin(22, machine.Pin.OUT) 	# LED Conexão ao BROKER
LED_SEND = machine.Pin(18, machine.Pin.OUT) 	# LED Envio de Mensagem
LED_RECEIVE = machine.Pin(19, machine.Pin.OUT) 	# LED Recebimento de Mensagem
LED_WIFI.value(0)
LED_MQTT.value(0)
LED_SEND.value(0)
LED_RECEIVE.value(0)
LDR = ADC(Pin(34))			# Configure GPIO 34 as an Analog Input
LDR.atten(ADC.ATTN_11DB)  	# Full range: ~0.0V to 3.3V best with 11dB attenuation
LDR.width(ADC.WIDTH_12BIT) 	# 12-bit resolution (0 - 4095)

# --- CONFIGURAÇÕES DA REDE ---
CLIENT_ID = "XXX"
WIFI_SSID = "XXX"
WIFI_PASSWORD = "XXX"
MQTT_BROKER = "XXX"  # Meu broker
MQTT_PORT = XXX
MQTT_USER = "XXX
MQTT_PASSWORD = "XXX"
MQTT_TOPIC_SUB = "XXX"
MQTT_TOPIC_PUB = "XXX"

# --- DEFINE THE DATA VARIABLES ---
timestamp = "0000-00-00 00:00:00"
temperature = 00.0
humidity = 00.0
light_level = 0  # Example value within the 0-4096 range

# --- ORGANIZE DATA INTO A PYTHON DICTIONARY ---
sensor_data = {
    "Client": CLIENT_ID,
    "Time": timestamp,
    "Temperature_C": temperature,
    "Humidity_Percent": humidity,
    "Light_ADC": light_level
}

# --- CONFIGURAÇÕES DE RELÓGIO ---
rtc = RTC()
#rtc.datetime((2026, 7, 17, 0, 23, 13, 0, 0)) # set time, eg. 2017/8/23 1:12:48

# --- INICIALIZAÇÃO DO SENSOR ---
DHT_SENSOR = dht.DHT22(PINO_DHT)

# --- FUNÇÃO PARA CONEXÃO DO WIFI ---
def do_connect(ssid, password):
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    if not wlan.isconnected():
        print('connecting to network...')
        wlan.connect(ssid, password)
        while not wlan.isconnected():
            machine.idle()
    print('network config:', wlan.ifconfig() )
    LED_WIFI.value(1)

# --- FUNÇÃO PARA RECEBER MENSAGENS MQTT ---
def callback_mensagem(topico, mensagem):
    print(
        f"MSG RECEIVED: {topico.decode()}: {mensagem.decode()}"
    )
    LED_RECEIVE.toggle()

# --- MAIN ---
# Janela de segurança para salvar de travamentos
print("Iniciando em 5 segundos... Pressione Ctrl+C para cancelar.")
time.sleep(5)

# --- CONECTA O WIFI ---
do_connect(WIFI_SSID, WIFI_PASSWORD)

# --- CONFIGURA O MQTT ---
client = MQTTClient(
    CLIENT_ID,
    MQTT_BROKER,
    port=MQTT_PORT,
    user=MQTT_USER,
    password=MQTT_PASSWORD,
)
client.set_callback(callback_mensagem)

# --- CONECTA AO BROKER E SE INSCREVE NO TÓPICO ---
try:
    print("Conectando ao broker MQTT...")
    client.connect()
    print("Conectado ao MQTT!")
    client.subscribe(MQTT_TOPIC_SUB)
    print(f"Inscrito no tópico: {MQTT_TOPIC_SUB}")
    LED_MQTT.value(1)

    # Envia uma mensagem de inicialização
    client.publish(MQTT_TOPIC_PUB,  f"Cliente Conectado {CLIENT_ID}")

    # 4. Loop para manter a conexão e checar novas mensagens
    while True:
        try:
            # Realiza a leitura do sensor DHT22
            DHT_SENSOR.measure()

            # Realiza a leitura do sensor LDR
            light_level = LDR.read() # High value (~4095) = Bright light, Low value (~0) = Complete darkness

            # Coleta os dados convertidos e formata
            temperature = "{:2.1f}".format(DHT_SENSOR.temperature())
            humidity = "{:2.1f}".format(DHT_SENSOR.humidity())

            # Coleta a data e hora e formata
            agora = rtc.datetime()
            timestamp = "{:04d}-{:02d}-{:02d} {:02d}:{:02d}:{:02d}".format(
                agora[0], agora[1], agora[2], agora[4], agora[5], agora[6]) # Correto! (O segundo é o índice 7)

            # --- ORGANIZE DATA INTO A PYTHON DICTIONARY ---
            sensor_data = {
                "Client": CLIENT_ID,
                "Time": timestamp,
                "Temperature_C": temperature,
                "Humidity_Percent": humidity,
                "Light_ADC": light_level
            }

            # --- CONVERT THE DICTIONARY TO A JSON STRING ---
            json_message = ujson.dumps(sensor_data)

            # Publica os valores no tópico
            client.publish(MQTT_TOPIC_PUB, json_message)
            LED_SEND.toggle()

            # Mensagem informativa
            print("Dados enviados para o BROKER.")

        except OSError as e:
            print("Falha ao ler o sensor DHT22")

        client.check_msg()  	# Verifica se há mensagens recebidas
        LED_BOARD.value(1)     	# Liga o LED
        time.sleep(0.5)    		# Aguarda 1 segundo
        LED_BOARD.value(0)     	# Desliga o LED
        time.sleep(0.5)    		# Aguarda 1 segundo


except OSError as e:
    print("Falha ao conectar ao MQTT:", e)


Aplicativo server.js

• Conectar ao broker MQTT;
• Assinar os tópicos de interesse;
• Receber as mensagens publicadas pelos dispositivos;
• Validar os dados recebidos;
• Enviar os dados para a página HTML via Websocket;
• Inserir os registros no banco MySQL.

Banco de Dados MySQL

Criação de Usuário

SQL

-- 1. Cria o usuário com uma senha forte
-- Substitua 'iot_user' pelo nome desejado e 'Senha_Forte_IoT_2026' por uma senha segura
CREATE USER 'iot_user'@'%' IDENTIFIED BY 'Senha_Forte_IoT_2026';

-- 2. Concede apenas as permissões de manipulação de dados no banco específico
GRANT SELECT, INSERT, UPDATE, DELETE ON iot_monitoring.* TO 'iot_user'@'%';

-- 3. Aplica as alterações de privilégios imediatamente
FLUSH PRIVILEGES;


Criação do Banco de Dados e Tabelas

SQL

-- 1. Criação do banco de dados
CREATE DATABASE IF NOT EXISTS iot_monitoring;
USE iot_monitoring;

-- 2. Tabela de Cadastro e Status Atual do Dispositivo
-- Guarda as informações operacionais mais recentes e dados estáticos
CREATE TABLE IF NOT EXISTS devices (
    device_id VARCHAR(50) NOT NULL,
    device_name VARCHAR(100) NULL,
    ip_address VARCHAR(45) NULL,          -- Suporta IPv4 e IPv6
    rssi INT NULL,                        -- Intensidade do sinal Wi-Fi (dBm)
    battery_level DECIMAL(5,2) NULL,      -- Nível da bateria (ex: 98.50%)
    firmware_version VARCHAR(20) NULL,    -- Versão do código rodando no hardware
    uptime BIGINT UNSIGNED NULL,          -- Tempo ativo em segundos desde o boot
    last_ping TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP, -- Último contato
    PRIMARY KEY (device_id)
) ENGINE=InnoDB;

-- 3. Tabela de Telemetria (Histórico de Leituras dos Sensores)
-- Otimizada para inserções rápidas e consultas temporais
CREATE TABLE IF NOT EXISTS sensor_data (
    id BIGINT AUTO_INCREMENT NOT NULL,
    device_id VARCHAR(50) NOT NULL,
    temperature DECIMAL(5,2) NOT NULL,    -- Permite valores negativos e precisão (ex: -10.50 a 99.99)
    humidity DECIMAL(5,2) NOT NULL,       -- Umidade relativa (ex: 65.40%)
    light_intensity INT NOT NULL,         -- Luminosidade em Lux ou porcentagem
    created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP, -- Momento exato da leitura no banco
    PRIMARY KEY (id),
    CONSTRAINT fk_sensor_data_device
        FOREIGN KEY (device_id) REFERENCES devices(device_id)
        ON DELETE CASCADE ON UPDATE CASCADE
) ENGINE=InnoDB;

-- 4. Criação de Índices para Otimização de Consultas
-- Evita lentidão no futuro quando a tabela de leituras tiver milhões de registros
CREATE INDEX idx_sensor_data_device_date ON sensor_data (device_id, created_at);
CREATE INDEX idx_sensor_data_created_at ON sensor_data (created_at);


Apache como Proxy Reverso

Crie um novo arquivo chamado telemetry.conf:

sudo nano /etc/httpd/conf.d/telemetry_proxy.conf

Cole o código abaixo dentro dele:

<IfModule mod_proxy.c>
    # 1. Encaminha as conexões de WebSocket (Crucial para o seu gráfico)
    ProxyPass /telemetry/ws ws://127.0.0.1:3000/
    ProxyPassReverse /telemetry/ws ws://127.0.0.1:3000/

    # 2. Mantém o suporte caso o script use alguma rota HTTP comum na porta 3000
    ProxyPass /telemetry/api http://127.0.0
    ProxyPassReverse /telemetry/api http://127.0.0
</IfModule>


Liberar o SELinux no AlmaLinux

sudo setsebool -P httpd_can_network_connect 1

Testar e Reiniciar o Apache

sudo apachectl configtest && sudo systemctl restart httpd

Dashboard

• Consulta dos dados armazenados;
• Visualização em tabelas;
• Exibição de gráficos históricos;
• Monitoramento em tempo real;
• Visualizaçao dos dispositivos cadastrados.

Conclusão

A utilização dessas tecnologias demonstra uma arquitetura moderna para sistemas IoT, combinando comunicação assíncrona, armazenamento persistente de dados e tecnologias amplamente utilizadas no desenvolvimento de aplicações distribuídas. O resultado é uma plataforma robusta que pode ser expandida para diversas aplicações de monitoramento remoto e automação, servindo como base para projetos futuros.
